उत्पत्ति के प्लेस:
ग्वांगडोंग, चीन
ब्रांड नाम:
SHENHUA
प्रमाणन:
CE,ISO,UL
मॉडल संख्या:
एसएमई -6300
वीडियो
वीडियो
वीडियो

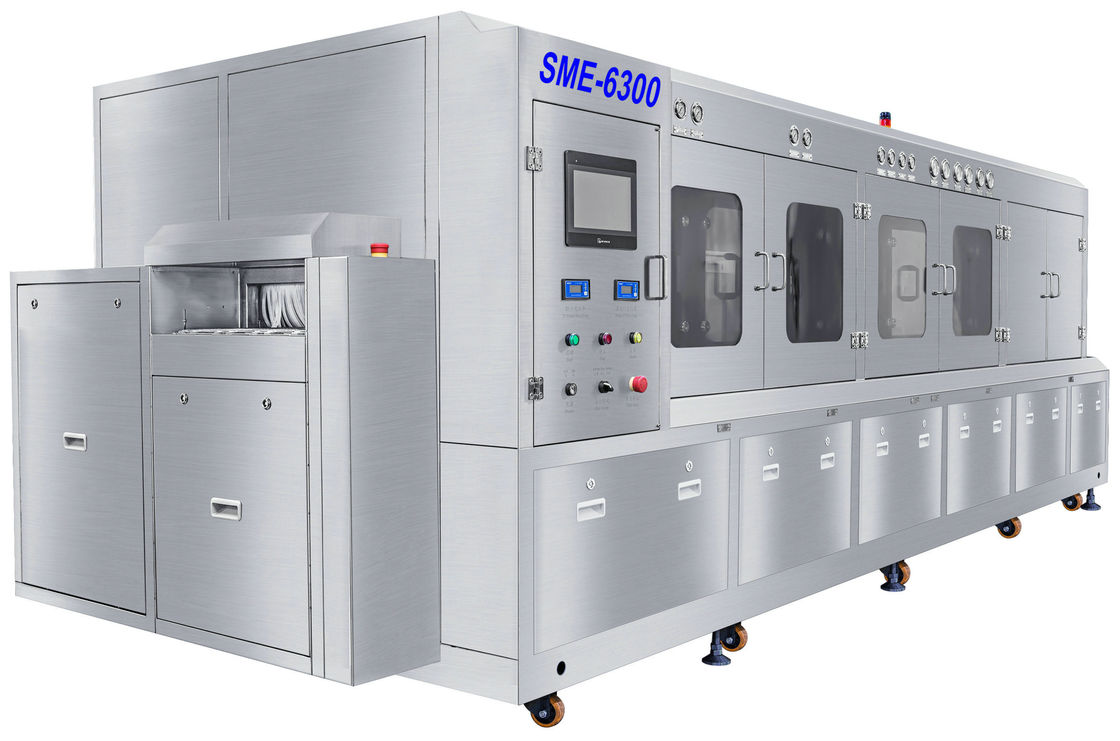

एसएमई-6300 एक हैCE के साथ कार इलेक्ट्रॉनिक्स PCBA फ्लक्स इन लाइन क्लीनिंग मशीन स्वीकृत।
यह एक स्टेनलेस स्टील सामग्री और छोटे पदचिह्न पीएलसी नियंत्रण स्वचालित सफाई मशीन है।
अच्छा सफाई प्रदर्शन: PCBA फ्लक्स अवशेष, सोडर बॉल्स और PCBA पर कण, जैसे: रोसिन फ्लक्स, पानी में घुलनशील फ्लक्स, नॉन-क्लीन फ्लक्स, सोल्डर पेस्ट और अन्य कार्बनिक और अकार्बनिक संदूषण।
छोटे पदचिह्न सफाई अनुभाग और प्रक्रिया: प्री-वॉश + वॉश + केमिकल आइसोलेशन + प्री-रिन्स + रिंस + फाइनल रिंस + एयर ब्लो ड्राई + हॉट एयर ड्राई 1 + हॉट एयर ड्राई 2।
शेनहुआ नई विकसित स्प्रे सफाई तकनीक, सिस्टम के निम्नलिखित फायदे हैं:
1. लाइन सफाई व्यवस्था में बड़ी मात्रा में पीसीबीए।
2. बड़े पैमाने पर तरल स्प्रे धोने की विधि, सुपर वॉश परिणाम।वेल्डिंग के बाद SMT या THT PCBA पर वाटर-सुलर सोल्डर पेस्ट फ्लक्स और नॉन-क्लीन सोल्डर पेस्ट फ्लक्स को पूरी तरह से साफ करें।
3. वॉश सेक्शन + DI वाटर रिंस सेक्शन + एयर ब्लो सेक्शन +2 हॉट एयर ड्राई सेक्शन।
4. तरल और ताजा डीआई पानी की आपूर्ति स्वचालित रूप से, डीआई पानी को नवीनीकृत करने के लिए पिछले अनुभाग में डीआई पानी के अतिप्रवाह के बाद।
5. वॉश और रिंस सेक्शन पर अप/डाउन स्पैरी सिस्टम।
6. तरल और डीआई पानी स्प्रे दबाव को पीसीबीए सफाई आवश्यकताओं के लिए समायोजित किया जा सकता है।
7. प्रतिरोधकता निगरानी प्रणाली से लैस मानक, प्रतिरोधकता रेंज 0 ~ 18 MΩ।
8. एयर चाकू ब्लो ड्राई + 2 सेक्शन हॉट एयर ड्राई सिस्टम।
9. SUS304 स्टेनलेस पीसीबी फ्लैट कन्वेयर नेट सिस्टम।
10. पीएलसी नियंत्रण प्रणाली, अंग्रेजी ऑपरेशन इंटरफ़ेस, आसान संचालन।
11. कई वैकल्पिक कार्य उपलब्ध हैं।
12. कुल SUS304 संरचना, एसिड और क्षार संक्षारण प्रतिरोध।
मशीन युक्ति:
| एस/एन | वस्तु | एसएमई -6300 स्पेक |
| 1 | कन्नीयर नेट | 500 मिमी |
| 2 | कन्वेयर गति | 0.1 ~ 1.5 मीटर / मिनट |
| 3 | कन्वेयर ऊंचाई | 900 ± 50 मिमी |
| 4 | कन्वेयर दिशा | बाएं से दायां |
| 5 | पीसीबी आकार | L400 * W500mm अधिकतम के रूप में |
| 6 | पीसीबी ऊंचाई | अधिकतम के रूप में 100 मिमी (घटक के साथ) |
| 7 | वॉश टैंक क्षमता | 280ली |
| 8 | कुल्ला टैंक क्षमता | 60L+40L+30L |
| 9 | डीआई पानी की खपत | 400 ~ 1000 एल / एच |
| 10 | थकी हुई हवा | 42m³ |
| 1 1 | विद्युत नियंत्रण | पीएलसी+टीपी |
| 12 | प्रतिरोधकता रेंज | 0~18MΩ |
| 13 | पीएच रेंज | 0~14 |
| 14 | हवा की आपूर्ति | 0.5 एमपीए |
| 15 | बिजली की आपूर्ति | AC380V, 50/60HZ, 3P, 110KW |
| 16 | मशीन का आकार | L5200*W1650*H1650mm |
| 17 | मशीन वजन | 2600KG |
Q1: SME-6300 किस तरह के PCBA को साफ कर सकता है?
A1: SME-6300 एक 5200 मिमी लंबी मशीन है, इसमें 2x8 स्प्रे रॉड के साथ एक 800 मिमी वॉश सेक्शन है।यह सभी पीसीबीए को साफ कर सकता है, सबसे सटीक पीसीबीए के लिए, आप उत्कृष्ट सफाई प्रदर्शन प्राप्त करने के लिए कन्वेयर गति को 0.2 मीटर / मिनट तक कम कर सकते हैं।आम तौर पर हम इसे 0.3 ~ 0.4 मीटर/मिनट पर सेट करते हैं।
Q2: यह 110KW क्यों है?
A2: वॉश सेक्शन में, इसमें 3x12KW हीटर है; प्री-रिन्स सेक्शन में, इसमें 1x12KW हीटर है;रिंस सेक्शन में, इसमें 1x12KW हीटर है;गर्म हवा के शुष्क खंड में, इसमें 2x7.5KW हीटर है, और हमारे पास एयर ब्लोअर, इलेक्ट्रिक पंप भी हैं।
Q3: तरल तापमान और DI पानी का तापमान क्या है?
ए 3: तरल तापमान 80 ℃ तक गर्म हो सकता है;DI पानी 60 ℃ तक गर्म हो सकता है।
Q4: प्रति घंटे तरल खपत क्या है?
ए 4: यह तरल और तापमान पर निर्भर करता है, हम तरल ठंडा कंडेनसर स्थापित करते हैं, आम तौर पर 5 ~ 15 एल / घंटा।
