उत्पाद का विवरण
उत्पत्ति के प्लेस: Dongguan, चीन
ब्रांड नाम: SME
प्रमाणन: CE, UL
मॉडल संख्या: एसएमई-5600
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: वैक्यूम + प्लाईवुड मामले पैकेज, मामले का आकार: 1500 * 1400 * 2150 मिमी (एल * डब्ल्यू * एच)
प्रसव के समय: 30 ~ 40 दिन
भुगतान शर्तें: एल / सी, टी / टी, डी / पी, वेस्टर्न यूनियन, पेपैल, पैसा ग्राम
आपूर्ति की क्षमता: 200sets / वर्ष
पीसीबी आकार: |
30x30 मिमी ~ 500x600 मिमी |
सफाई टोकरी का आकार: |
L610*W560*H100mm* 2Layers |
धोने का समय: |
5~10मिनट |
कुल्ला करने का समय: |
1~2मिनट/समय |
कुल्ला समय: |
3 ~ 5 बार (1 ~ 99 उपलब्ध) |
शुष्क समय: |
20~25मिनट |
तरल गर्मी अस्थायी: |
कमरे का तापमान ~ 60 ℃ |
शुष्क तापमान: |
कमरे का तापमान ~ 99 ℃ |
प्रतिरोधकता रेंज: |
0~18MΩ |
हवा की आपूर्ति: |
0.5 एमपीए, 200 ~ 400 एल / मिनट |
बिजली की आपूर्ति: |
AC380V. एसी 380 वी। 3P,50/60Hz, 28KW 3पी, 50/60 हर्ट्ज, 28 किलोवाट |
मशीन का आकार: |
1300*1200*1850(एल*डब्ल्यू*टी) मिमी |
वज़न: |
600 किग्रा |
सामग्री: |
SUS304 स्टेनलेस स्टील |
पीसीबी आकार: |
30x30 मिमी ~ 500x600 मिमी |
सफाई टोकरी का आकार: |
L610*W560*H100mm* 2Layers |
धोने का समय: |
5~10मिनट |
कुल्ला करने का समय: |
1~2मिनट/समय |
कुल्ला समय: |
3 ~ 5 बार (1 ~ 99 उपलब्ध) |
शुष्क समय: |
20~25मिनट |
तरल गर्मी अस्थायी: |
कमरे का तापमान ~ 60 ℃ |
शुष्क तापमान: |
कमरे का तापमान ~ 99 ℃ |
प्रतिरोधकता रेंज: |
0~18MΩ |
हवा की आपूर्ति: |
0.5 एमपीए, 200 ~ 400 एल / मिनट |
बिजली की आपूर्ति: |
AC380V. एसी 380 वी। 3P,50/60Hz, 28KW 3पी, 50/60 हर्ट्ज, 28 किलोवाट |
मशीन का आकार: |
1300*1200*1850(एल*डब्ल्यू*टी) मिमी |
वज़न: |
600 किग्रा |
सामग्री: |
SUS304 स्टेनलेस स्टील |

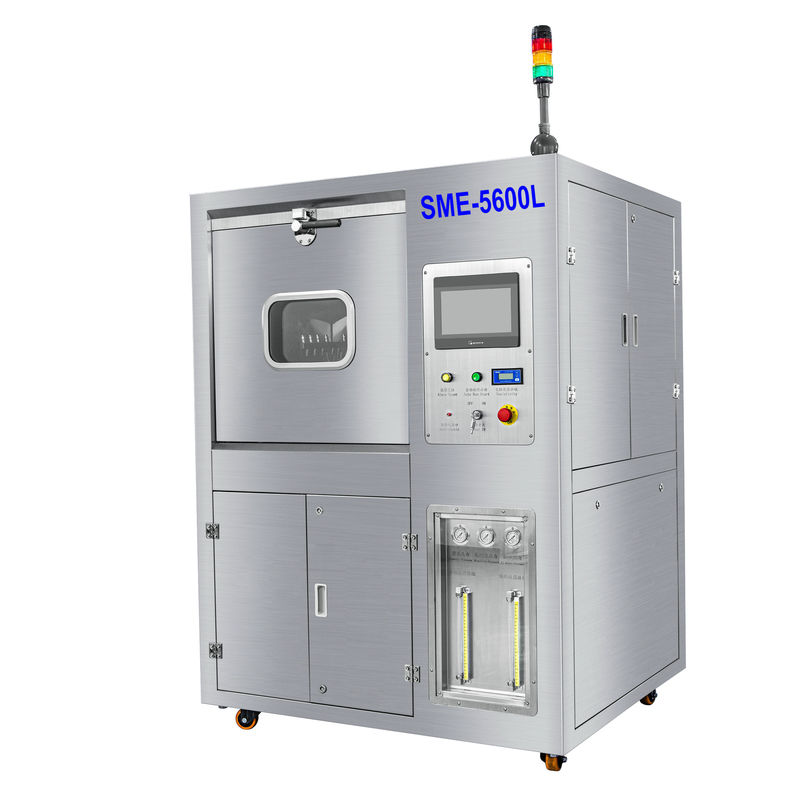

560*610mm ऑफलाइन PCBA फ्लक्स क्लीनिंग मशीन 2 लेयर्स क्लीनिंग बास्केट और CE अप्रूवलएक ऑफ लाइन PCBA क्लीनिंग मशीन है।यह एक कॉम्पैक्ट, ऊर्जा-बचत और पर्यावरण संरक्षण मशीन है।
SME-5600 का उपयोग PCBA पर फ्लक्स अवशिष्ट, सोल्डर बॉल्स, पार्टिकल्स को धोने के लिए किया जाता है, जैसे: रोसिन फ्लक्स, नॉन-क्लीन फ्लक्स, पानी में घुलनशील फ्लक्स।मुख्य रूप से सैन्य, विमानन, एयरोस्पेस, चिकित्सा, नई ऊर्जा, मोटर वाहन इलेक्ट्रॉनिक्स उद्योगों में उपयोग किया जाता है, विशेष रूप से छोटी राशि के लिए उपयुक्त, कई प्रकार की पीसीबीए सफाई।
एसएमई-5600 लाभ:
1. PCBA पर पूरी तरह से साफ रोसिन फ्लक्स, पानी में घुलनशील फ्लक्स, नॉन-क्लीन फ्लक्स, सोल्डर पेस्ट और अन्य कार्बनिक और अकार्बनिक संदूषण।
2. 2-परत सफाई टोकरी: 610 मिमी (एल) × 560 मिमी (डब्ल्यू) × 100 मिमी (एच) x2 परतें।
3. सभी प्रक्रियाएं एक बड़े अवलोकन विंडो के माध्यम से दिखाई देती हैं।
4। आसान संचालन इंटरफ़ेस, त्वरित सेटिंग स्वच्छ पैरामीटर।अलग-अलग पासवर्ड सेट किए जा सकते हैं।
5. इनर फिल्टर बार-बार इस्तेमाल होने वाले लिक्विड को बनाता है।
6. रीयल-टाइम माप डीआई जल प्रतिरोधकता और सफाई प्रभाव की निगरानी।प्रतिरोधकता रेंज 0 ~ 18 एमΩ है।
7. पंप और पाइप में शेष तरल को संपीड़ित हवा से उड़ा दिया जाता है और सफाई टैंक में वापस प्रवाहित किया जाता है।यह फ़ंक्शन डिटर्जेंट को 50% तक बचाता है।
8. उच्च मानक स्वच्छता, आयनिक संदूषण पूरी तरह से IIPC-610D I वर्ग की आवश्यकता को पूरा करता है।
9. पूरी तरह से SUS304 संरचना, सॉलिड, एसिड और क्षार-सबूत;
एसएमई-5600 स्पेक:
| वस्तु | कल्पना |
| सफाई टोकरी का आकार | L610xW560xH100mmx 2 परतें |
| पतला तरल टैंक क्षमता | 60ली |
| स्प्रे तरल टैंक क्षमता | 18ली |
| ध्यान केंद्रित टैंक क्षमता | 30 L |
| सफाई का समय | 5~20मिनट |
| कुल्ला समय | 1~2 मिनट/बार |
| कुल्ला समय | 1~10 बार |
| शुष्क समय | 10~30मिनट |
| पतला तरल गर्मी अस्थायी | कमरे का तापमान ~ 60ºC |
| पीसीबी शुष्क समय | कमरे का तापमान ~ 99ºC |
| प्रतिरोधकता रेंज | 0~18MΩ |
| तरल फिल्टर | 0.2um |
| डि पानी फिल्टर | 0.2um |
| एयर फिल्टर | 10um |
| वेंट आकार | φ76XH50 (मिमी) |
| बिजली की आपूर्ति | एसी 380, 3 चरण, 50/60 हर्ट्ज, 30 किलोवाट |
| हवा की आपूर्ति | 0.5 एमपीए, 400 एल / मिनट |
| मशीन का आकार | L1300xW1200x1850 (मिमी) |
| मशीन वजन | 600KG |
Q1: SME-5600 बैच की सफाई मशीन का चक्र समय क्या है?
ए 1: कुल 30 ~ 45 मिनट।10 मिनट धो लें + 10 मिनट कुल्ला + 10 ~ 25 मिनट सूखा।
Q2: PCBA को साफ करने के लिए SME-5600 में किस लियूकीड का उपयोग किया जा सकता है?
ए 2: यह आपके पीसीबीए पर इलेक्ट्रोनिकल घटकों और सोल्डर पेस्ट पर निर्भर करता है।पानी आधारित PCBA सफाई तरल धो, DI पानी कुल्ला।
Q3: क्या कई पीसीबी एसएमई-5600 एक चक्र में साफ कर सकते हैं?
ए 3: एल 200 * डब्ल्यू 100 मिमी आकार पीसीबीए उदाहरण के लिए, यह 30 ~ 40 पीसी साफ कर सकता है।
Q4: क्या PCBAs को मशीन में धोने, कुल्ला करने और सुखाने के बाद बेक करने की आवश्यकता होती है?
ए 4: निश्चित रूप से, पीसीबीए को साफ करने के बाद बिजली के ओवन में डालने की जरूरत है और पीसीबीए को पूरी तरह से सूखा बनाने के लिए 100 ~ 110 ℃ या 4 घंटे 80 ~ 90 ℃ पर 2 घंटे तक सेंकना चाहिए।
साफ करने से पहले और साफ करने के बाद चित्रों की तुलना करें:
