उत्पत्ति के प्लेस:
Dongguan, चीन
ब्रांड नाम:
SME
प्रमाणन:
CE, UL
मॉडल संख्या:
SME-5600LC
वीडियो
वीडियो
वीडियो

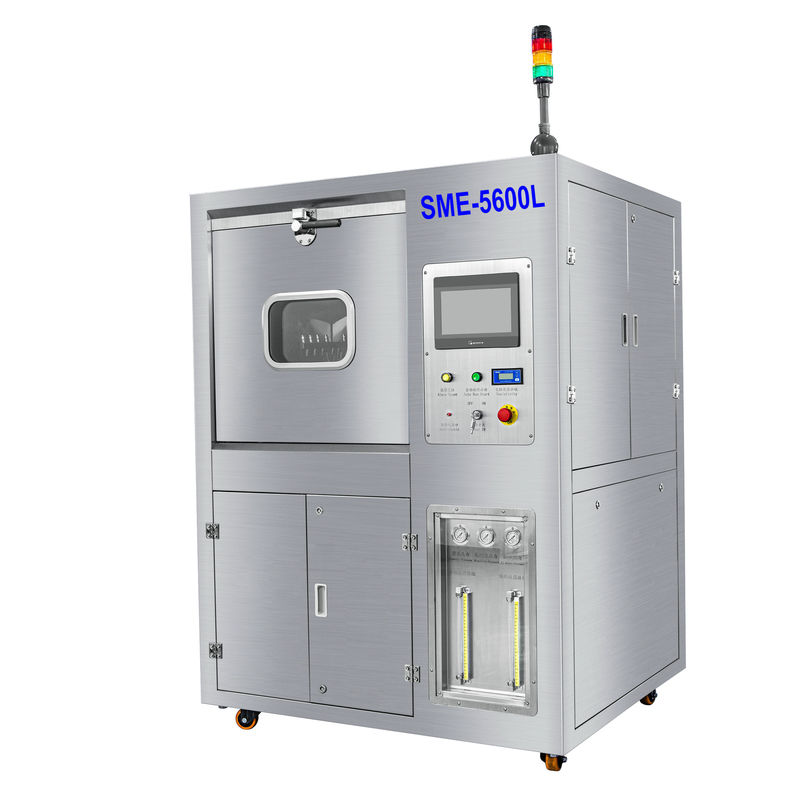

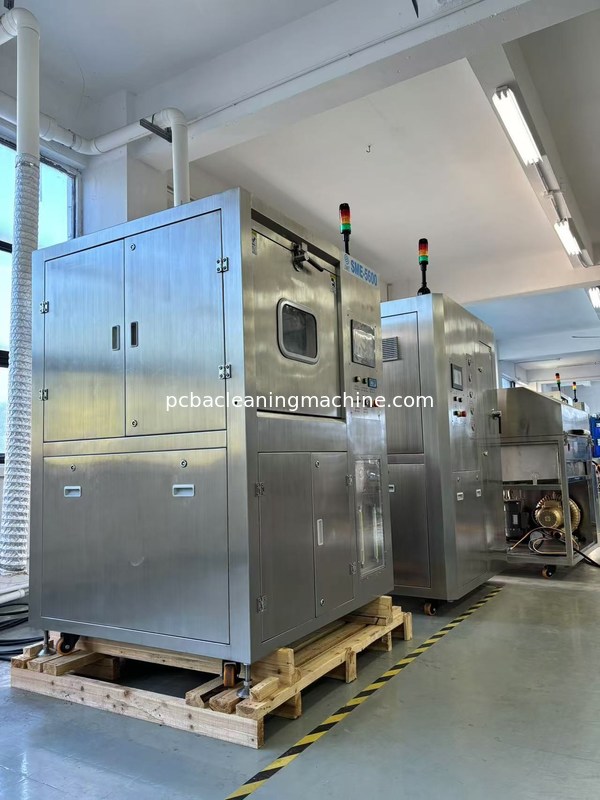

PCBA बैच टाइप स्प्रे वॉश डिफ्लक्स मशीन 3 स्प्रे मैनिफोल्ड्स 2 लेयर्स PCBA बास्केट 1वॉश कैबिनेट;
एसएमई-5600CLपीसीबीए की सतह पर सभी प्रकार के प्रवाह को हटाने के लिए विशेष रूप से डिज़ाइन किया गया है। पानी आधारित तरल और शक्तिशाली स्प्रे सफाई तकनीक का उपयोग करके, पीसीबीए को बिना किसी नुकसान के पीसीबीए पर कठोर और शुष्क प्रवाह और सोल्डरिंग गेंदों को हटाने के लिए बहुत तेज़ और कुशल।
SME-5600LC प्रक्रिया में शामिल हैं: लिक्विड वॉश, DI वॉटर रिंस, हॉट एयर ब्लो ड्राई।
SME-5600LC लाभ:
1. पीसीबीए की सतह पर अनुरूप कोटिंग को हटाने के लिए पानी आधारित तरल से धोएं।
2. 2-परत पीसीबीए टोकरी: 610 मिमी (एल) × 560 मिमी (डब्ल्यू) × 100 मिमी (एच) x2 परतें।
3. सभी प्रक्रियाएं एक बड़े अवलोकन विंडो के माध्यम से दिखाई देती हैं।

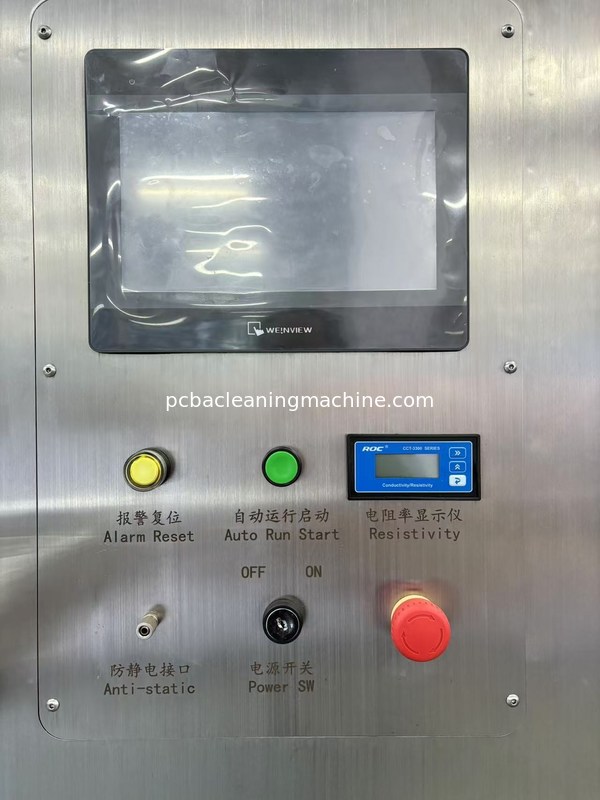

4। आसान ऑपरेशन इंटरफ़ेस, आसान पैरामीटर सेटिंग।
5. इनर फिल्टर बार-बार इस्तेमाल होने वाले लिक्विड को बनाता है।
6. रीयल-टाइम माप डीआई जल प्रतिरोधकता और सफाई प्रभाव की निगरानी।प्रतिरोधकता रेंज 0 ~ 18 एमΩ है।
7. पंप और पाइप में शेष तरल को संपीड़ित हवा से उड़ा दिया जाता है और सफाई टैंक में वापस प्रवाहित किया जाता है।यह फ़ंक्शन डिटर्जेंट को 50% तक बचाता है।
8. लिक्विड वॉश + DI वाटर रिंस, कोटेड PCBA को एक नया बनाएं।
9. पूरी तरह से SUS304 संरचना, सॉलिड, एसिड और क्षार-सबूत;
SME-5600LC युक्ति:
| वस्तु | कल्पना |
| PCBA टोकरी का आकार | L610xW560xH100mmx 2 परतें |
| पतला तरल टैंक क्षमता | 60ली |
| स्प्रे तरल टैंक क्षमता | 18ली |
| ध्यान केंद्रित टैंक क्षमता | 30 L |
| धोने का समय | 5~20मिनट |
| कुल्ला समय | 1~2 मिनट/बार |
| कुल्ला समय | 1~10 बार |
| शुष्क समय | 10~30मिनट |
| पतला तरल गर्मी अस्थायी | कमरे का तापमान ~ 60ºC |
| पीसीबी शुष्क समय | कमरे का तापमान ~ 99ºC |
| प्रतिरोधकता रेंज | 0~18MΩ |
| तरल फिल्टर | 0.2um |
| डि पानी फिल्टर | 0.2um |
| एयर फिल्टर | 10um |
| वेंट आकार | φ76XH50 (मिमी) |
| बिजली की आपूर्ति | एसी 380, 3 चरण, 50/60 हर्ट्ज, 30 किलोवाट |
| हवा की आपूर्ति | 0.5 एमपीए, 400 एल / मिनट |
| मशीन का आकार | L1300xW1200x1850 (मिमी) |
| मशीन वजन | 600KG |
Q1: SME-5600LC बैच सफाई मशीन का चक्र समय क्या है?
ए 1: कुल 30 ~ 45 मिनट।10 मिनट धो लें + 10 मिनट कुल्ला + 10 ~ 25 मिनट सूखा।
Q2: PCBA को साफ करने के लिए SME-5600LC में किस लियूकीड का उपयोग किया जा सकता है?
A2: पानी आधारित PCBA सफाई तरल धोने, DI पानी कुल्ला।
Q3: क्या कई पीसीबी एक चक्र में SME-5600LC साफ कर सकते हैं?
ए 3: एल 200 * डब्ल्यू 100 मिमी आकार पीसीबीए उदाहरण के लिए, यह 30 ~ 40 पीसी साफ कर सकता है।
Q4: क्या PCBAs को मशीन में धोने, कुल्ला करने और सुखाने के बाद बेक करने की आवश्यकता होती है?
ए 4: निश्चित रूप से, पीसीबीए को साफ करने के बाद बिजली के ओवन में डालने की जरूरत है और पीसीबीए को पूरी तरह से सूखा बनाने के लिए 100 ~ 110 ℃ या 4 घंटे 80 ~ 90 ℃ पर 2 घंटे तक सेंकना चाहिए।

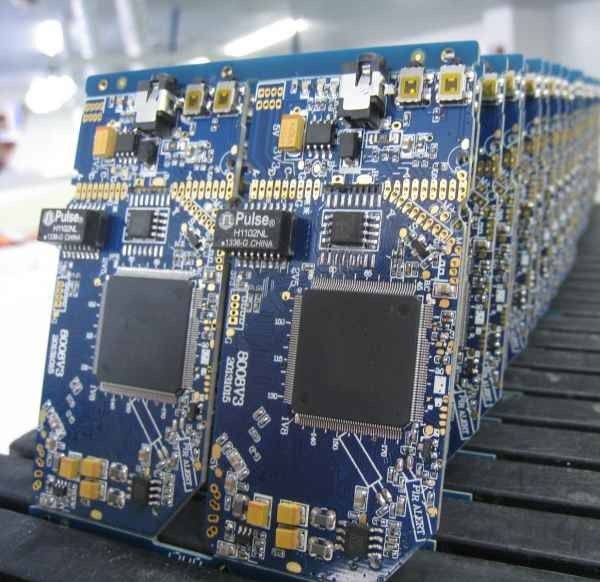

साफ करने से पहले और साफ करने के बाद चित्रों की तुलना करें:
