उत्पाद का विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: SHENHUA
प्रमाणन: CE,ISO,UL
मॉडल संख्या: एसएमई -6300
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: वैक्यूम + प्लाईवुड मामले पैकेज, मामले का आकार: 5800 * 2100 * 2200 मिमी (एल * डब्ल्यू * एच)
प्रसव के समय: 60 ~ 80days
भुगतान शर्तें: एल / सी, टी / टी, डी / पी, वेस्टर्न यूनियन, पेपैल, पैसा ग्राम
आपूर्ति की क्षमता: प्रति वर्ष 100 सेट
सामग्री: |
SUS304 स्टेनलेस स्टील |
पीसीबीए आकार: |
L400*W600*T100mm अधिकतम के रूप में |
कन्वेयर शुद्ध चौड़ाई: |
600 मिमी |
कन्वेयर स्पीड: |
0.1 ~ 1.5 मीटर / मिनट |
कन्वेयर दिशा: |
बाएं से दायां |
डीआई पानी की मात्रा: |
500 ~ 800 एल / एच |
वायु निकास राशि: |
42m³ / एच |
डि जल प्रतिरोधकता रेंज: |
0~18MΩ |
संपीड़ित हवा की आपूर्ति: |
0.5 एमपीए, 200 ~ 400 एल / मिनट |
बिजली की आपूर्ति:: |
एसी 380 वी, 3 पी, 50/60 हर्ट्ज, 150 किलोवाट |
मशीन का आकार: |
6600 * 1650 * 1650 (एल * डब्ल्यू * एच) मिमी |
मशीन वजन: |
3300 किग्रा |
सामग्री: |
SUS304 स्टेनलेस स्टील |
पीसीबीए आकार: |
L400*W600*T100mm अधिकतम के रूप में |
कन्वेयर शुद्ध चौड़ाई: |
600 मिमी |
कन्वेयर स्पीड: |
0.1 ~ 1.5 मीटर / मिनट |
कन्वेयर दिशा: |
बाएं से दायां |
डीआई पानी की मात्रा: |
500 ~ 800 एल / एच |
वायु निकास राशि: |
42m³ / एच |
डि जल प्रतिरोधकता रेंज: |
0~18MΩ |
संपीड़ित हवा की आपूर्ति: |
0.5 एमपीए, 200 ~ 400 एल / मिनट |
बिजली की आपूर्ति:: |
एसी 380 वी, 3 पी, 50/60 हर्ट्ज, 150 किलोवाट |
मशीन का आकार: |
6600 * 1650 * 1650 (एल * डब्ल्यू * एच) मिमी |
मशीन वजन: |
3300 किग्रा |

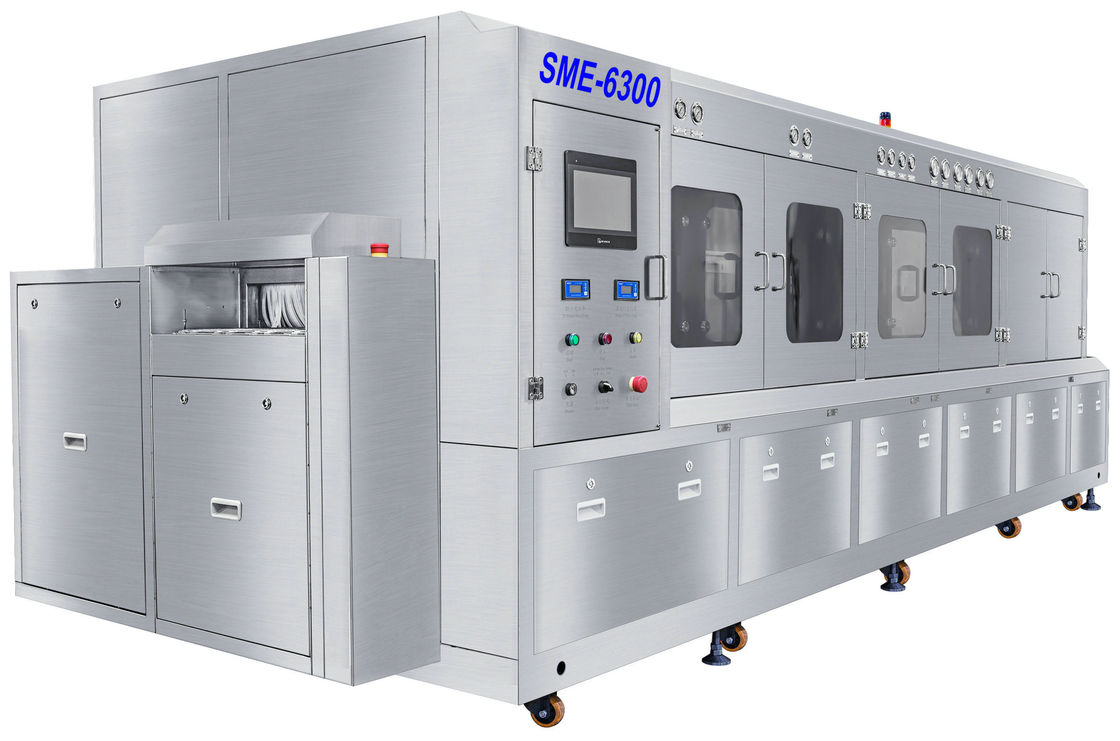

एसएमई-6300, ए CE ने लिक्विड वॉश DI वाटर रिंस और हॉट एयर ड्राई प्रोसेस के साथ लाइन क्लीनिंग सिस्टम में PCBA को मंजूरी दी.यह इन-लाइन, उच्च गुणवत्ता, छोटे पदचिह्न, बैच सफाई मशीन है।
SME-6300 एक शक्तिशाली PCBA सफाई मशीन है जो असेंबली PCBA पर फ्लक्स अवशेषों, सोडर बॉल्स और कणों को साफ कर सकती है, जैसे: रोसिन फ्लक्स, पानी में घुलनशील फ्लक्स, नॉन-क्लीन फ्लक्स, सोल्डर पेस्ट और अन्य कार्बनिक और अकार्बनिक संदूषण।
शक्तिशाली प्रक्रिया: प्री-वॉश + वॉश + केमिकल आइसोलेशन + प्री-रिन्स + रिंस + फाइनल रिंस + एयर ब्लो ड्राई + हॉट एयर ड्राई 1 + हॉट एयर ड्राई 2।यह लगभग सभी प्रकार के PCBA को साफ करने के लिए उपयोग कर सकता है।
मशीन लाभ:
1. पीसीबीए लाइन सफाई व्यवस्था में।
2. बड़े पैमाने पर तरल स्प्रे धोने की विधि, सुपर वॉश परिणाम।वेल्डिंग के बाद SMT या THT PCBA पर वाटर-सुलर सोल्डर पेस्ट फ्लक्स और नॉन-क्लीन सोल्डर पेस्ट फ्लक्स को पूरी तरह से साफ करें।
3. वॉश सेक्शन + DI वाटर रिंस सेक्शन + एयर ब्लो सेक्शन +2 हॉट एयर ड्राई सेक्शन।
4. तरल और ताजा डीआई पानी की आपूर्ति स्वचालित रूप से, डीआई पानी को नवीनीकृत करने के लिए पिछले अनुभाग में डीआई पानी के अतिप्रवाह के बाद।
5. वॉश और रिंस सेक्शन पर अप/डाउन स्पैरी सिस्टम।
6. तरल और डीआई पानी स्प्रे दबाव को पीसीबीए सफाई आवश्यकताओं के लिए समायोजित किया जा सकता है।
7. प्रतिरोधकता निगरानी प्रणाली से लैस मानक, प्रतिरोधकता रेंज 0 ~ 18 MΩ।
8. एयर चाकू ब्लो ड्राई + 2 सेक्शन हॉट एयर ड्राई सिस्टम।
9. SUS304 स्टेनलेस पीसीबी फ्लैट कन्वेयर नेट सिस्टम।
10. पीएलसी नियंत्रण प्रणाली, अंग्रेजी ऑपरेशन इंटरफ़ेस, आसान संचालन।
11. कई वैकल्पिक कार्य उपलब्ध हैं।
12. कुल SUS304 संरचना, एसिड और क्षार संक्षारण प्रतिरोध।
मशीन युक्ति:
| एस/एन | वस्तु | एसएमई -6300 स्पेक |
| 1 | कन्नीयर नेट | 500 मिमी |
| 2 | कन्वेयर गति | 0.1 ~ 1.5 मीटर / मिनट |
| 3 | कन्वेयर ऊंचाई | 900 ± 50 मिमी |
| 4 | कन्वेयर दिशा | बाएं से दायां |
| 5 | पीसीबी आकार | L400 * W500mm अधिकतम के रूप में |
| 6 | पीसीबी ऊंचाई | अधिकतम के रूप में 100 मिमी (घटक के साथ) |
| 7 | वॉश टैंक क्षमता | 300 L |
| 8 | कुल्ला टैंक क्षमता | 40L+120L+30L |
| 9 | डीआई पानी की खपत | 400 ~ 1000 एल / एच |
| 10 | थकी हुई हवा | 42m³ |
| 1 1 | विद्युत नियंत्रण | पीएलसी+टीपी |
| 12 | प्रतिरोधकता रेंज | 0~18MΩ |
| 13 | पीएच रेंज | 0~14 |
| 14 | हवा की आपूर्ति | 0.5 एमपीए |
| 15 | बिजली की आपूर्ति | AC380V, 50/60HZ, 3P, 110KW |
| 16 | मशीन का आकार | L5200 * W1800 * H1650mm |
| 17 | मशीन वजन | 2600KG |
Q1: SME-6300 किस तरह का PCBA साफ कर सकता है?
A1: SME-6300 एक 5200 मिमी लंबी मशीन है, इसमें 2x8 स्प्रे रॉड के साथ 1x600 मिमी वॉश सेक्शन है।आम तौर पर, यह सभी पीसीबीए को कोवेयर गति को समायोजित करके साफ कर सकता है।सबसे सटीक पीसीबीए के लिए, इसे कन्वेयर गति को 0.2 मीटर / मिनट तक समायोजित करने की आवश्यकता है;आम तौर पर, यह 0.3 ~ 0.4 मीटर / मिनट पर सेट हो सकता है।
Q2: यह 110KW क्यों है?
A2: वॉश सेक्शन में, इसमें 2x12KW हीटर है; प्री-रिन्स सेक्शन में, इसमें 1x12KW हीटर है;रिंस सेक्शन में, इसमें 2x12KW हीटर है;गर्म हवा के शुष्क खंड में, इसमें 2x7.5KW हीटर है, और हमारे पास एयर ब्लोअर, इलेक्ट्रिक पंप भी हैं।
Q3: तरल तापमान और DI पानी का तापमान क्या है?
ए 3: तरल तापमान 80 ℃ तक गर्म हो सकता है;DI पानी 60 ℃ तक गर्म हो सकता है।
Q4: प्रति घंटे तरल खपत क्या है?
ए 4: यह तरल और तापमान पर निर्भर करता है, हम तरल ठंडा कंडेनसर स्थापित करते हैं, आम तौर पर 5 ~ 15 एल / घंटा।
